Преимущества
- Автоматически регулирует тепловыделение в ответ на изменение температуры трубы.
- Может быть отрезан нужной длины без ущерба для характеристик.
- Полный набор средств управления и вспомогательных принадлежностей.
- Не перегреется и не перегорит даже при самопересечении.
- Высокое тепловыделение — до 60 Вт/м.
- Рабочее напряжение
∼ 220–240 В
∼ 110–120 В (по заказу).
Конструкция нагревательного кабеля
- Медные луженые жилы сечением 1,25 мм²
- Полупроводящая саморегулирующаяся матрица
- Изоляция из фторопласта
- Оплетка из медных луженых проволок
- Оболочка из фторопласта
Особенности
Кабель ВТС может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
ВTС одобрен для использования в безопасных и взрывоопасных зонах согласно международным и российским стандартам ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-30-1-2011.
Характеристики саморегулирования повышают безопасность и надежность кабеля. BTC не будет перегреваться или перегорать, даже когда ее отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на изменение температуры.
Установка нагревательного кабеля BTC проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.
Варианты исполнения
ВTС...BP
Конструкция с оболочкой из фторопласта поверх оплетки из медных луженых проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Масса и габариты
| Тип | Номинальный размер, мм | Масса, кг/100 м | Минимальный радиус изгиба*, мм |
| ВTС...BP | 10.6×5.3 | 12.0 | 25 |
* Минимальный радиус изгиба приведен для температуры –20 °С.
Максимальная длина нагревательной секции, м
(или суммарная длина секции одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания:
| Тип | Температура включения, °C | 230 В | ||
| 16 А | 20 А | 32 А | ||
| 8ВTС | 10 | 200 | 200 | – |
| –20 | 134 | 167 | 198 | |
| 15ВTС | 10 | 165 | 200 | – |
| –20 | 124 | 159 | 193 | |
| 24ВTС | 10 | 126 | 147 | 147 |
| –20 | 97 | 129 | 147 | |
| 30ВTС | 10 | 90 | 120 | – |
| –20 | 75 | 100 | 120 | |
| 37ВTС | 10 | 79 | 106 | – |
| –20 | 66 | 88 | 106 | |
| 45ВTС | 10 | 70 | 82 | – |
| –20 | 52 | 68 | 82 | |
| 60ВTС | 10 | 51 | 66 | – |
| –20 | 41 | 55 | 66 | |
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003)
*В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется. Максимальная величина стартового тока может в 5-6 раз превышать номинальное значение тока, на которое рассчитан автоматический выключатель питания.

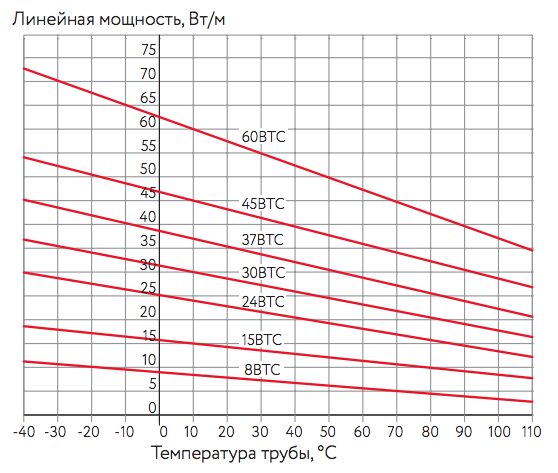

Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных лент с рабочим напряжением 115 В или 230 В.
Принадлежности
Набор комплектующих изделий для подключения питания, соединения и оконцевания нагревательной ленты, а также управляющее устройство. Для обеспечения безотказной эксплуатации и выполнения всех норм и требований по безопасности рекомендуем использовать оригинальные комплектующие компании ГК «CCТ».
